Gia công Composite

GIA CÔNG BỂ COMPOSITE THEO TIÊU CHUẨN NHẬT BẢN
VÀ TÍNH TOÁN KẾT CẤU TỰ ĐỘNG TRÊN PHẦN MỀM

CHO HỆ THỐNG XỬ LÝ NƯỚC THẢI NHÀ MÁY SHOFU - HÀ NAM

MODEL: FS-A-xP



Vật liệu: FRP (sợi gia cường thủy tinh).
Loại: Chôn ngầm dưới đất
Quy trình: Thiết kế - Tính toán kết cấu, độ dày - Xin xét duyệt - Cập nhập - Gia công - Tự kiểm tra - Test nước - Lẫy mẫu vật liệu gửi trung tâm phân tích - Nghiệm thu kết quả cùng khách hàng - Giao hàng (cẩu hạ, cố định bồn tại công trường) - Test lại tại công trường - Nghiệm thu tại công trường.
Thời gian giao hàng: 45 ngày từ khi đặt hàng và tạm ứng

Địa chỉ giao hàng: tỉnh Hà Nam.
Phương pháp gia công: đắp sợi thủy tinh xen kẽ
Phương pháp thiết kế và tính toán kết cấu giả lập lực tác dụng thử độ chịu tải của bồn: tự động 100% trên phần mềm thiết kế 3D
Phương pháp kiểm tra chất lượng: máy đo độ dày tại chỗ, gửi mẫu vật liệu lên trung tâm phân tích.
Kết hợp quá trình kiểm soát chất lượng chặt chẽ bởi cả FUDESO lẫn khách hàng. Khách hàng đồng hành cùng FUDESO trong suốt quá trình sản xuất, được kiểm tra hàng và yêu cầu chỉnh sửa trước khi nhận hàng.

FUDESO luôn bám sát chặt chẽ quy trình trên nhằm tạo ra sản phẩm có chất lượng tốt nhất. Đối với dự án Shofu Hà Nam, khách hàng là một trong những công ty Nhật Bản đề cao chất lượng nhất, với đội ngũ chuyên gia kiểm soát chất lượng nghiêm ngặt, quy trình hồ sơ chuẩn chỉnh theo từng form mẫu. Vì vậy, FUDESO đã cải tiến phương pháp kiểm soát chất lượng sản phẩm bên mình để có thể đáp ứng được những yêu cầu khách hàng để ra.

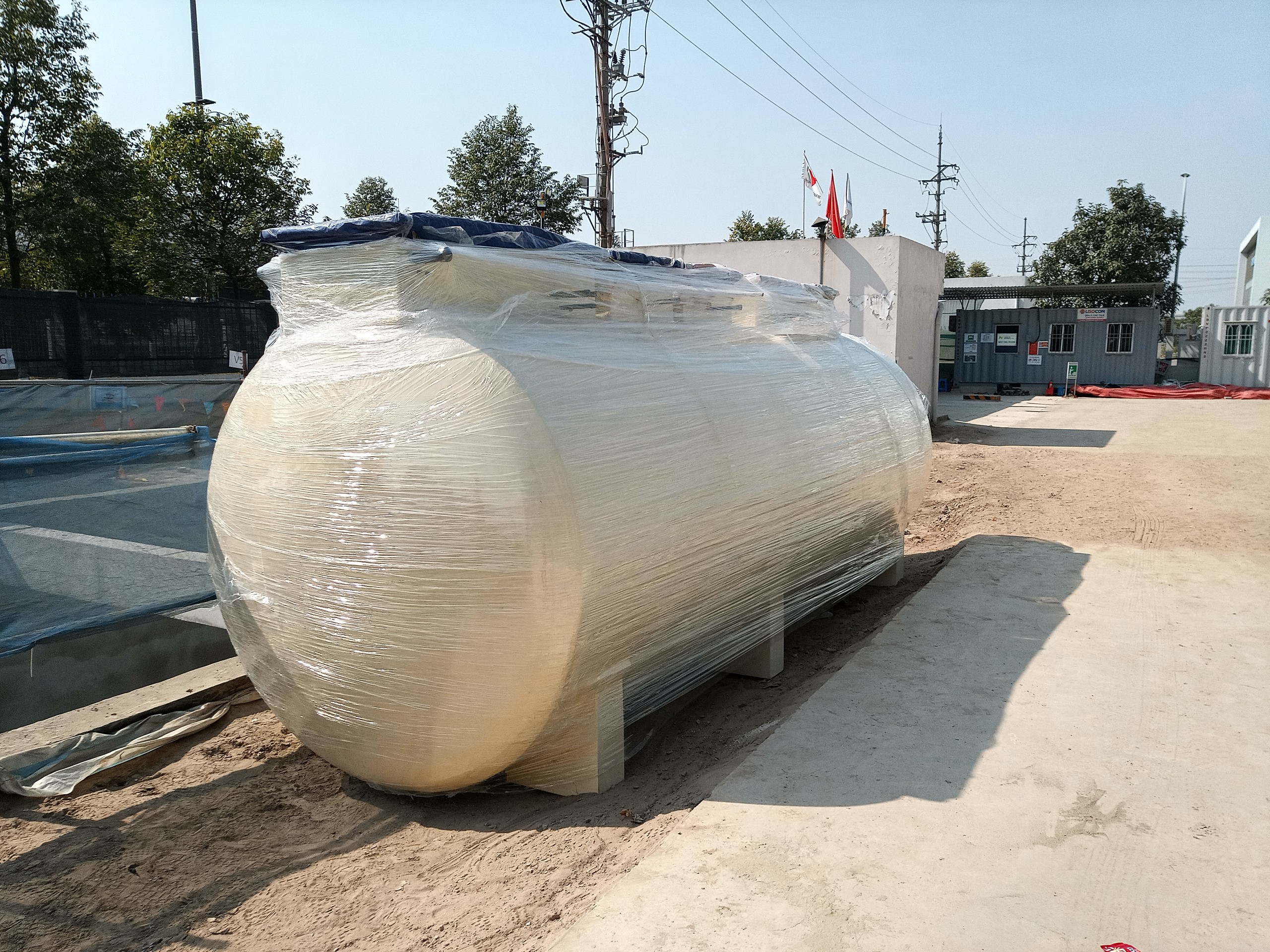

Hình 1. Bồn Compossite của FUDESO đã được nghiệm thu và chuẩn bị giao hàng.


Bản vẽ thiết kế được thực hiện trên 3D cho cái nhìn dễ hình dung nhất, vừa đảm bảo được độ chính xác cao cũng như chỉ ra được các xung đột.



Hình 2. Bản vẽ thiết kế gia công được sử dụng trên phần mềm 3D cho sự chi tiết và độ chính xác cao




Tại Việt Nam hiện nay, hiếm có đơn vị xử lý nước thải nào thực hiện tính toán kết cấu thử độ chịu tải của bồn Composite trên phần mềm 3D. Đây cũng là một trong những bước tiến lớn của FUDESO trong quá trình cải tiến chất lượng và quy trình kiểm soát chất lượng sản phẩm. Các tính toán này sẽ được gửi trước cho khách hàng duyệt, sau đó FUDESO mới bắt đầu tiến hành gia công.


abc

Hình 3. Sử dụng phần mềm 3D giả lập lực tác dụng của đất/ nước lên thân vỏ, tính toán biến dạng, chuyển vị, độ uốn của bồn



Hình 4. Tài liệu tính toán độ dày dưới sự tư vấn của chuyên gia người Nhật Bản

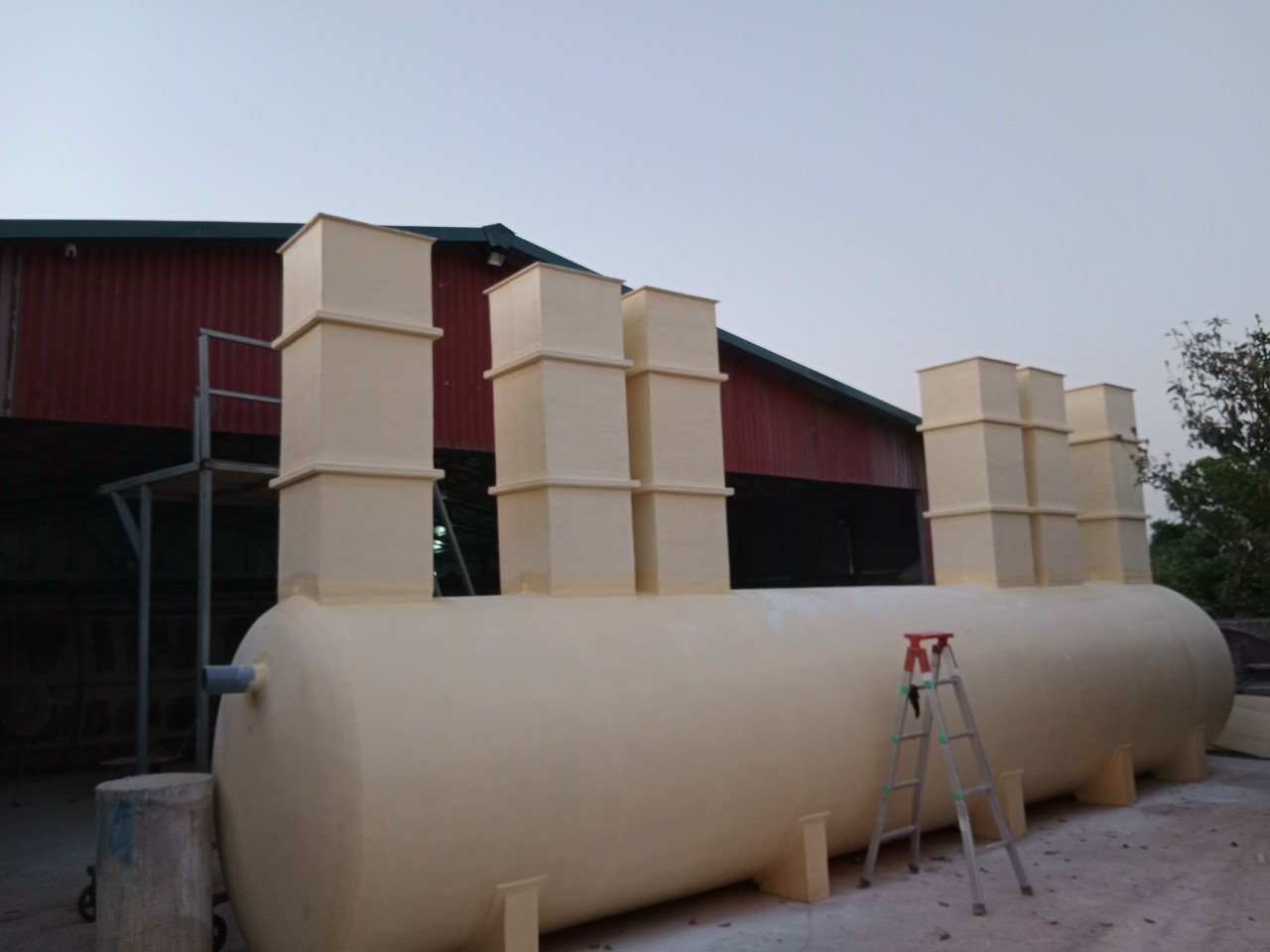

Hình 5. Tự kiểm tra, kiểm tra cùng khách hàng và kiể tra độ dày trước khi xuất xưởng
